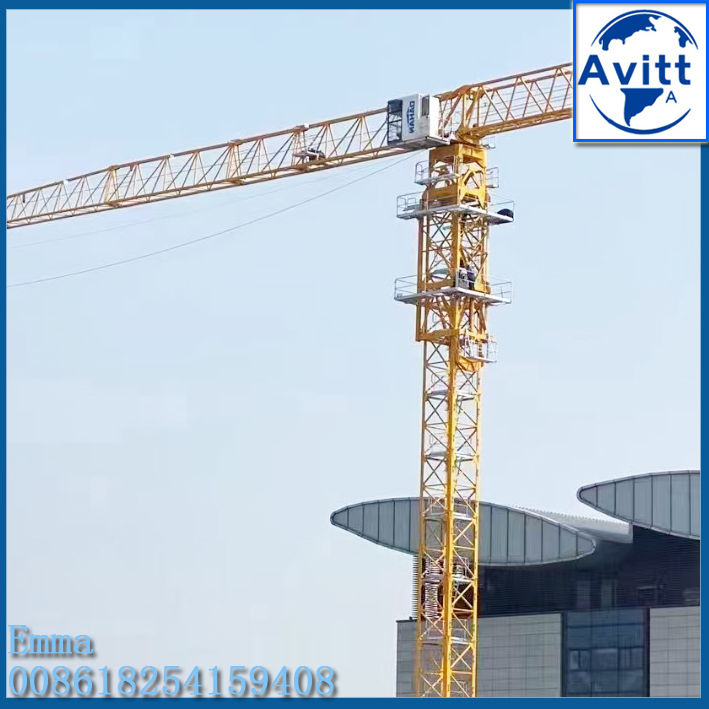

PT6015 QTZ125 جرثقیل برج تخت 10T بار 60M بوم

PT6015 QTZ125 جرثقیل برجی تخت L46A1 بخش دکل با گواهی CE EAC


پارامترهای شات

1.جرثقیل برجی تخت TZ125

2. نوع: ثابت و بالا رونده خارجی

3. طول بازوی کار: 60 متر

4. بار نوک: 1.5 تن

5. حداکثر بار: 10 تن

6. ارتفاع آزاد: 45 متر

مشخصات

ویژگی های فرآیند

1) جوشکاری قوس الکتریکی زیر پودری اتوماتیک در اندام های بخش اصلی و بوم تار استفاده می شود. این راندمان حرارتی بالا، نفوذ بالا، راندمان تولید بالا را دارد، در حالی که منافذ و نقص های ترک را کاهش می دهد، استحکام جوش و ظاهر زیبا را افزایش می دهد.

2) ما جوشکاری گاز دی اکسید کربن را اتخاذ می کنیم. این گرما متمرکز، خط جوش کوچک، استحکام بالا و مقاومت در برابر زنگ زدگی و ترک خوردگی دارد. می تواند تنش و تغییر شکل را کاهش دهد، استحکام بالا و مقاومت در برابر زنگ زدگی و ترک خوردگی دارد.

3) شات بلاست برای دکل ها برای تقویت سختی سطح فولاد استفاده می شود. چسبندگی رنگ را افزایش داده و عمر آن را طولانی می کند

شرح

1. پایه جرثقیل برجی ثابت به زمین روی یک فونداسیون بتنی ثابت شده است

2. سپس پایه به بخش های دکل متصل می شود که ارتفاع جرثقیل را می دهد.

3. علاوه بر این، دکل به واحد چرخش متصل می شود که به جرثقیل اجازه چرخش می دهد.

4. بازوی افقی (بازوی کار) بخشی از جرثقیل است که بار را حمل می کند.

5. بازوی تعادل یک وزنه تعادل را حمل می کند در حالی که بازو بار را به مرکز جرثقیل و از آن حمل می کند.

6. اپراتور جرثقیل معمولاً در کابین در بالای برج می ماند.

7. قلاب بالابر توسط اپراتور با استفاده از موتورهای الکتریکی برای دستکاری کابل های سیم طناب از طریق سیستمی از قرقره ها که مواد ساختمانی را بلند می کنند، کار می کند

ساختار فولادی:ارتقاء فناوری Potain

1. بخش استاندارد L46A1 را اتخاذ می کند و کل صفحه دستگاه مواد Q355B است

2. قفس بالا رونده سری Potain MC را اتخاذ می کند

3. صفحه گردان بالایی و پایینی ساختار Potain MCT133 را اتخاذ می کنند

4. بخش انتقال مرکزی فولاد گرد جامد Q355B را اتخاذ می کند

5. تار بالایی بازو فولاد گرد جامد Q355B را اتخاذ می کند و تار پایینی فولاد زاویه ای Q355B سگک مربع و لوله مربع تیز را اتخاذ می کند

6. بازوی تعادل فولاد H شکل Q355B را اتخاذ می کند

تصاویر
